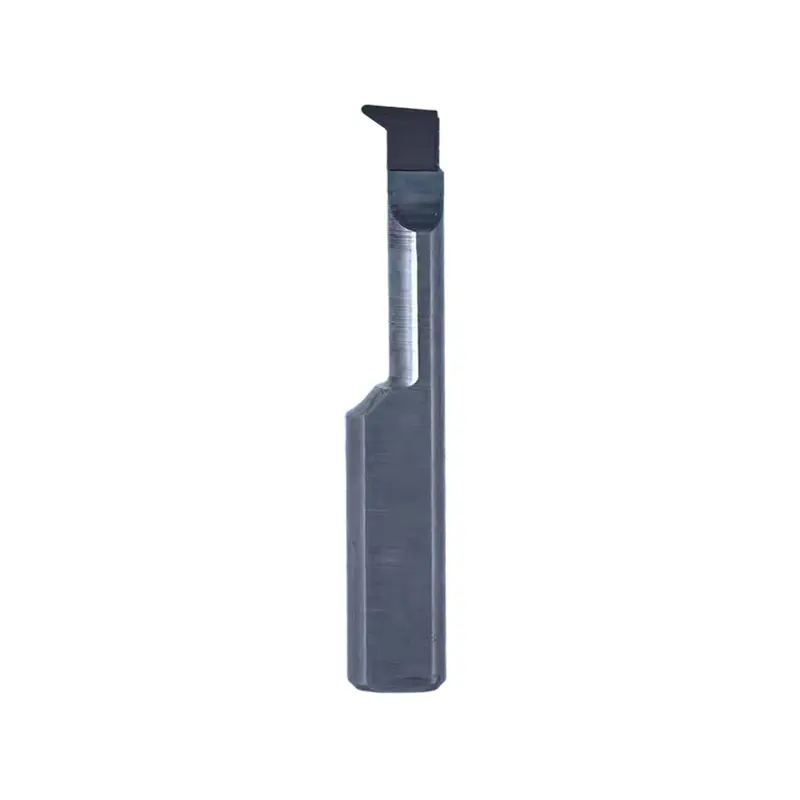

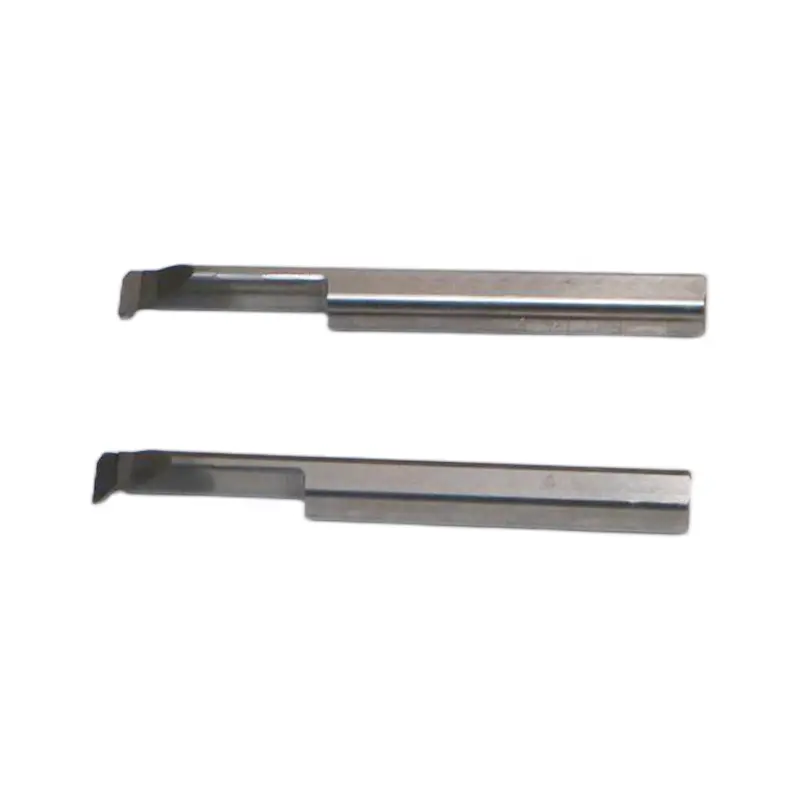

Инструмент для растачивания малых отверстий PCD

Инструмент для растачивания небольших отверстий Wangdefu Durable PCD представляет собой высокоточный инструмент для обработки отверстий малого диаметра, изготовленный из поликристаллического алмаза (PCD), который особенно подходит для прецизионной обработки отверстий высокой твердости и труднообрабатываемых материалов.

Что делает этот продукт?

1. Прецизионная обработка отверстий, диаметр может составлять всего 0,5 мм.

2. Высокая стабильность обработки твердого материала, подходит для алюминиевых сплавов, меди, композитных материалов и т. д.

3.Высокоскоростная резка сокращает время производственного цикла.

4. Уменьшите риск вибрации и деформации и обеспечьте постоянство апертуры.

5. Подходит для массового производства и разработки прототипов.

Каковы преимущества продукта?

1. Сверхтвердые наконечники PCD + прочная матрица, отличный срок службы и жесткость.

Материал насадки инструмента изготовлен из высококачественного PCD (размер алмазного зерна 1–3 мкм), твердости более HV10000 и износостойкости, в 10–50 раз превышающей твердосплавный сплав. При обработке износостойких материалов, таких как алюминиевый сплав с высоким содержанием кремния, срок службы можно продлить более чем в 30 раз.

Корпус инструмента изготовлен из сверхмелкозернистого твердого сплава или легированной стали 42CrMo. После вакуумной термообработки + азотирования минимальный диаметр хвостовика инструмента может достигать φ3 мм, а соотношение глубины и диаметра (L/D) может достигать 5:1–15:1. Обработка глубоких отверстий без деформации вибрационного инструмента, прямолинейность направляющей ленты ≤0,001 мм.

Этот высококачественный инструмент для растачивания небольших отверстий из поликристаллического алмаза делает обработку глубоких отверстий более стабильной, особенно для прецизионных проектов с микроотверстиями.

2. Точная кромка + оптимизированная геометрия, точная резка без заусенцев.

Основная режущая кромка подвергается микрошлифованию, острота режущей кромки достигает 0,01 мм, передний угол составляет +5°-+15°, что особенно подходит для цветных металлов и эффективно предотвращает накопление стружки.

Инновационная конструкция «фиксированная вершина + двойная направляющая», точность диаметра направляющей ≤0,003 мм, биение ≤0,002 мм, отклонение круглости отверстия <0,005 мм, соосность контролируется в пределах 0,012 мм.

Канал для отвода стружки с узкой канавкой подходит для отверстий небольшого размера, стружколом короткий и не блокируется, а стабильность обработки повышается.

3. Эффективное охлаждение + характеристики низкого трения, плавная обработка.

Поддержка двойного режима внутреннего/внешнего охлаждения, минимальный диаметр внутреннего охлаждающего отверстия φ0,8 мм, прямая режущая кромка с охлаждающей жидкостью под высоким давлением, быстрое рассеивание тепла и промывка стружки.

Материал PCD имеет естественный низкий коэффициент трения (0,05–0,1), с полированной кромкой, шероховатость обработанной поверхности может составлять всего Ra0,2–0,8 мкм, что позволяет добиться «расточки вместо шлифования» без вторичной полировки.

Конструкция инструмента для растачивания малых отверстий PCD с низким коэффициентом трения значительно повышает эффективность обработки микроотверстий и снижает износ инструмента.

Основные характеристики продукта

Сценарии применения

Электронное поле 3C: микросборочное отверстие в рамке мобильного телефона (φ2,0 мм), шероховатость поверхности Ra0,4 мкм, срок службы одного инструмента 5000 отверстий, что в 20 раз выше, чем у твердосплавных инструментов.

Автомобильная промышленность: с помощью новейшего инструмента для растачивания малых отверстий PCD микроотверстия в форсунках двигателя (диаметр 1,8 мм, соотношение глубины к диаметру 12:1) обрабатываются с использованием конструкции внутреннего охлаждения. Допуск апертуры поддерживается на уровне ±0,005 мм, что повышает точность впрыска топлива на 15% и полностью соответствует национальным стандартам выбросов VI.

Аэрокосмическая область: ступенчатое отверстие корпуса из алюминиевого сплава авионики (φ3,5 мм), соосность 0,01 мм, подходит для условий высокоскоростной резки, эффективность обработки на 40% выше, чем у традиционных инструментов.

Область прецизионного инструмента: внутреннее отверстие корпуса микроподшипника (диаметр 1,5 мм), округлость отверстия 0,003 мм, чистота поверхности Ra0,2 мкм, отсутствие необходимости в последующей шлифовке, отличная консистенция партии.

Рекомендуемые параметры резки

Примечание: При обработке глухих отверстий рекомендуется оставлять 0,5–1 мм для эвакуации стружки. Для микроотверстий (φ < 2 мм) используйте станок высокой жесткости, чтобы избежать влияния вибрации на точность. Конкретные параметры могут быть точно настроены в зависимости от производительности станка и структуры заготовки.

Послепродажное обслуживание

Обеспечить выбор инструмента и оптимизацию параметров обработки.

Руководство по установке и эксплуатации (текстовое или видео).

Удаленная или выездная техническая поддержка.

Регулярно отслеживайте эффективность использования инструментов и предлагайте решения по оптимизации.

Упаковка и доставка

Индивидуальная защитная упаковка для каждого инструмента.

Поддержка экспортной стандартной и индивидуальной упаковки.

Стабильная глобальная логистика; часто экспортируется в Европу, Америку и Юго-Восточную Азию.

Быстрая доставка для массового производства.
