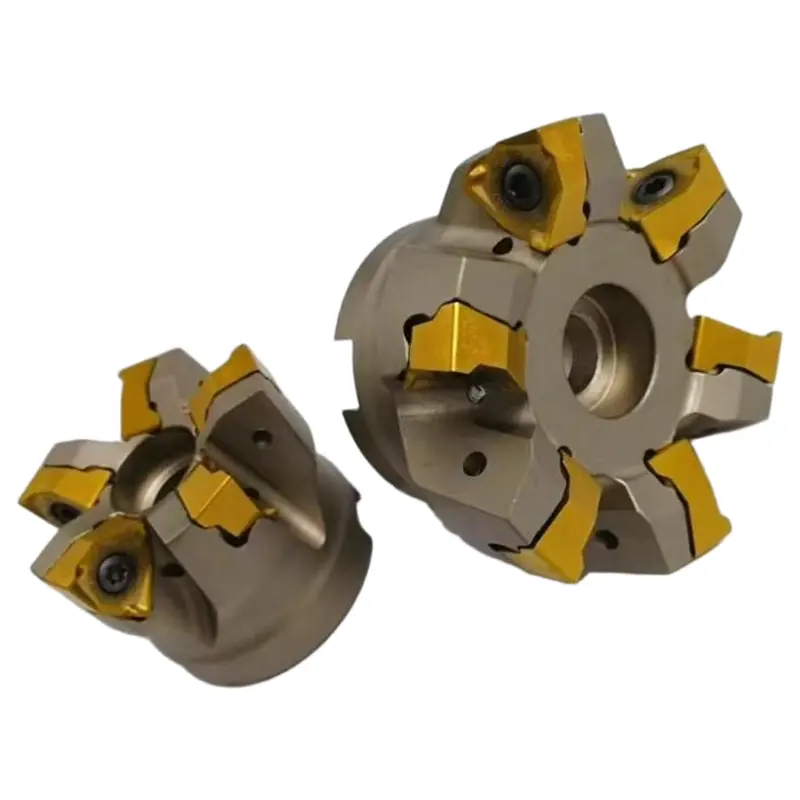

Прямоугольная плоская фреза

Прочные прямоугольные плоские фрезы от Wangdefu — это профессиональные инструменты для торцевой обработки заготовок, плоскостной обработки и точной резки. Как надежный китайский производитель и поставщик с производством на заводском уровне, мы объединяем многолетний опыт обработки с технологией ЧПУ для предоставления стабильных, эффективных и крупносерийных решений.

Основные технологические преимущества

Прецизионная конструкция под углом 90° + усиленная конструкция для жесткости и точности

Прямоугольные концевые фрезы Wangdefu имеют строго контролируемый главный угол 90°, что обеспечивает перпендикулярность уступов ≤30 мкм и плоскостность ≤0,008 мм для получения острых прямоугольных контуров. Корпус инструмента изготовлен из высокопрочной легированной стали, полностью кованый и термообработанный, с фиксацией пластины «ласточкин хвост» для точного позиционирования и широкими зажимными поверхностями. Это значительно повышает жесткость и предотвращает отклонение инструмента при глубоких резах.

Многозубая конструкция + оптимизированная геометрия для плавной резки

Фрезы для прямоугольных плоских фрез доступны с 2–6 режущими кромками (2–3 для черновой обработки для повышения эффективности удаления стружки; 4–6 для чистовой обработки для улучшения качества поверхности). Сочетание угла спирали 30–45° и двойного положительного переднего угла позволяет снизить сопротивление резанию на 30 %, минимизируя потребление энергии и вибрацию даже в условиях большого вылета. Квадратные двусторонние пластины имеют 8 режущих кромок, при этом чистовая кромка имеет зеркально-гладкую шероховатость поверхности Ra≤1,6 мкм.

Подложка премиум-класса + профессиональные покрытия для продления срока службы

Пластины изготавливаются из сверхтонкого твердого сплава или основы из быстрорежущей стали, причем карбид обеспечивает твердость и износостойкость, подходит для стали и чугуна, а быстрорежущая сталь обеспечивает прочность и экономичность. Покрытия включают TiAlN, TiCN или CVD MT-TiCN+Al₂O₃, обеспечивающие устойчивость к высоким температурам, антиадгезионные свойства и срок службы инструмента на 40 % дольше, чем у обычных продуктов. Совместим с различными материалами, включая углеродистую сталь, нержавеющую сталь, алюминий и чугун.

Эффективная эвакуация стружки + гибкая совместимость

Широкие и глубокие винтовые канавки обеспечивают плавный отвод стружки. Поддерживает внутреннюю/внешнюю подачу СОЖ, причем внутреннее охлаждение быстро отводит тепло при резке, сохраняя острые кромки. Совместим с интерфейсами шпинделя BT, HSK, CAT, подходит для фрезерных станков с ЧПУ, обрабатывающих центров и автоматизированных производственных линий. Быстросменная конструкция сокращает время настройки, объединяет несколько операций в одном инструменте и снижает общие затраты на обработку на 30%.

Основные характеристики продукта

Типичные применения

Автомобильная промышленность: монтажные поверхности боковых датчиков блока цилиндров, канавки для уплотнения цилиндров. Качество Плоская фреза под прямым углом позволяет фрезеровать под прямым углом и плоские поверхности за один установ, достигая перпендикулярности ≤0,015 мм, сокращая время обработки на 50 % и сохраняя процент брака <0,5 %.

Общее машиностроение: ступенчатые поверхности и прямоугольные канавки в станинах машин, корпусах насосов и корпусах клапанов. Плоскостность ≤0,008 мм, вторичная полировка не требуется.

Пресс-формы и конструктивные элементы: прямоугольные контуры штамповочных штампов, конструктивные элементы строительной техники. Сохраняет стабильность при прерывистом и глубоком резании, скорость съема материала увеличена >30%.

Прецизионные компоненты: ступенчатые элементы в корпусах электронных устройств, прямоугольных конструкциях медицинского оборудования. Острые края без заусенцев, допуск на размер ±0,01 мм, подходит для мелкосерийного многовариантного производства.

Рекомендуемые параметры резки

Примечание. Используйте системы зажима высокой жесткости, чтобы минимизировать отклонение инструмента. Для деталей с тонкими стенками или глубокими полостями соответственно уменьшите подачу и глубину. Отрегулируйте параметры в зависимости от жесткости станка и структуры заготовки.

Зачем покупать нашу прямоугольную плоскую фрезу?

1.Высокая точность обработки

Точность обработки инструмента ≤0,001 мм, обеспечение плоскостности торцов.

Высокая согласованность деталей, обрабатываемых партиями, позволяющая избежать последующей обрезки

2. Высокая эффективность резки.

Специальная геометрия зубьев снижает сопротивление резанию.

Увеличьте скорость подачи на 25–40 % и сократите время цикла обработки.

3. Длительный срок службы инструмента

Материал из сплава высокой твердости или лезвие PCD, высокая износостойкость.

Срок службы в 5–15 раз дольше, чем у обычного твердосплавного сплава.

4. Высокая стабильность

Спиральные или разделенные зубья уменьшают вибрацию инструмента.

Подходит для тонкостенных деталей и прецизионной обработки деталей.

5. Настраиваемый

Поддержка настройки диаметра инструмента, типа зуба, длины кромки, угла спирали, глубины резания и т. д.

Удовлетворение требований клиентов к различным деталям, материалам и процессам

6. Комплексное обслуживание

Мы не только предоставляем инструменты, но и техническое руководство, руководство по установке, оптимизацию параметров обработки и послепродажное обслуживание.

Позвольте клиентам беспрепятственно переходить от выбора инструмента к массовому производству.
