Как нестандартная формовочная фреза PCD может преобразовать высокоточную обработку

2026-09-10 0 Оставьте мне сообщение

Краткое содержание статьи: A ПКD Нестандартный формовочный резецпредназначен для операций обработки, в которых стандартные режущие инструменты не могут эффективно воспроизводить сложные контуры, ступеньки, канавки или специальные профили. Сочетая головку инструмента из поликристаллического алмаза с твердосплавным корпусом, это индивидуальное инструментальное решение обеспечивает превосходную износостойкость, стабильность размеров, гладкую поверхность и возможность одностадийной формовки.Вандефупредоставляет индивидуальные решения в области инструментов из PCD для требовательных применений в автомобильной, аэрокосмической, 3C-электронике и производстве медицинского оборудования.

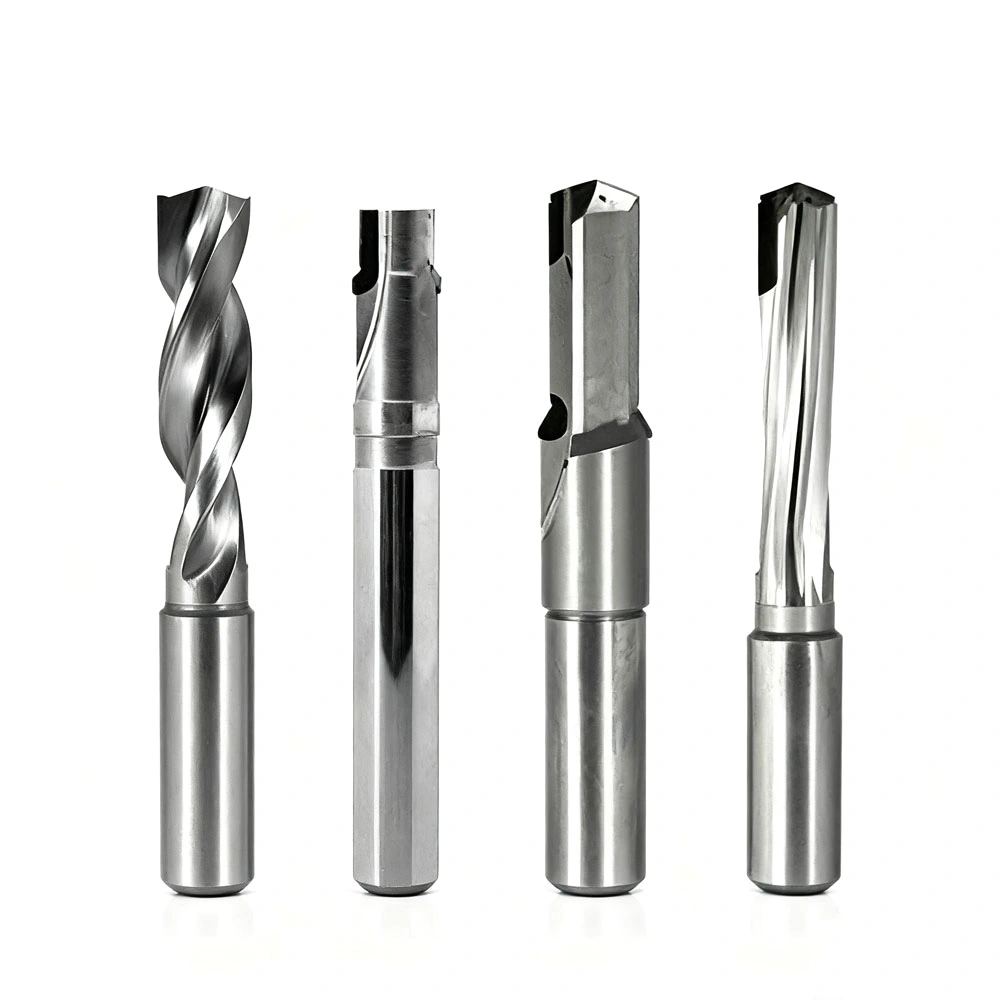

Что такое нестандартная формовочная фреза PCD?

A ПКD нестандартный формовочный резакэто специально разработанный режущий инструмент, предназначенный для обработки заготовок сложной или нестандартной геометрии. В отличие от обычных концевых фрез или фрез общего назначения, она разрабатывается с учетом фактического контура, допусков, материалов и производственных требований конкретного компонента.

Инструмент обычно сочетает в себеРежущая головка из поликристаллического алмаза (PCD)с высокопрочным твердосплавным корпусом инструмента. Согласно спецификациям продукта, режущая часть PCD может достигать твердости примерно8000 ВН, а его теплопроводность может достигать около700 Вт/мК. Эти характеристики помогают поддерживать стабильность режущей кромки, снижать износ и эффективно рассеивать тепло при обработке.

Для производителей, производящих компоненты с неровными контурами, ступенчатыми отверстиями, канавками, изогнутыми поверхностями или другими специализированными профилями, индивидуальная геометрия формовки может исключить несколько этапов обработки. Вместо использования нескольких инструментов для постепенного воспроизведения формы правильно спроектированный формовочный резак может выполнить намеченный профиль за одну операцию обработки.

Для получения дополнительной информации о возможностях настраиваемых инструментов см. нестандартные решения для настраиваемых инструментов от Wangdefu.

Почему PCD подходит для точной штамповки?

Выбор материала напрямую влияет на стойкость инструмента, качество поверхности, размерную стабильность и стоимость обработки. PCD особенно привлекателен для цветных металлов и абразивных материалов, поскольку его чрезвычайная твердость и износостойкость помогают поддерживать стабильную режущую кромку в течение продолжительных производственных циклов.

Высокая твердость и износостойкость

ПКD существенно тверже обычного твердого сплава. Это позволяет режущей кромке противостоять постепенному износу во время непрерывной обработки. Более стабильная кромка может помочь производителям поддерживать точность размеров в течение более длительных периодов времени и сократить частоту замены инструмента.

Эффективное рассеивание тепла

Накопление тепла может вызвать термическую деформацию и отрицательно повлиять на точность обработки. PCD обладает высокой теплопроводностью, что позволяет быстро рассеивать тепло, выделяемое в зоне резки. Эта характеристика особенно ценна при обработке алюминиевых сплавов и других материалов, где важны качество поверхности и стабильность размеров.

Стабильная обработка поверхности

Острая и износостойкая кромка PCD обеспечивает чистые и стабильные результаты резки. Когда геометрия инструмента точно соответствует заготовке, сложные поверхности можно воспроизвести с меньшим количеством вторичных операций.

Основные характеристики и возможности настройки

Поскольку формовочные инструменты разрабатываются для отдельных заготовок, единой универсальной конфигурации не существует. Размеры и геометрия инструмента должны определяться на основе чертежа компонента, обрабатываемого материала, оборудования с ЧПУ, объема производства и требуемого допуска.

Параметр	Типичная конфигурация	Рассмотрение настройки
Головка инструмента	ПКД	Выбирается в соответствии с требованиями к материалу и резке.
Корпус инструмента	Карбид	Обеспечивает жесткость и структурную поддержку.
Диаметр	Примерно от 1 мм до 60 мм+	Определяется геометрией заготовки
Обработка материалов	Алюминий, медь, композиты, инженерные пластики	Геометрия инструмента должна соответствовать характеристикам материала.
Конфигурация флейты	Индивидуальные	Количество канавок и геометрия зависят от применения.
Угол спирали	Индивидуальные	Оптимизирован для стабильности резания и эвакуации стружки.
хвостовик	Прямой или конический	Совместимость со станком и держателем
охлаждающая жидкость	Дополнительные внутренние каналы	Полезно для требовательных приложений по управлению теплом.
Точность формирования	Обычно IT5–IT6	Окончательный допуск соответствует инженерному чертежу.

Такой подход к настройке делает инструмент больше, чем просто режущий аксессуар. Это становится решением для обработки, разработанным с учетом окончательной геометрии компонента.

Каковы основные преимущества нестандартной формовочной фрезы PCD?

1. Одноэтапное формование

Наиболее важным преимуществом является возможность объединить несколько требований к формовке в одном специализированном инструменте. Там, где традиционный процесс может потребовать нескольких резцов и смен инструментов, специальный формовочный резец потенциально может завершить целевой профиль за один проход.

Меньше операций обработки
Снижение частоты смены инструмента
Сокращение производственных циклов
Более последовательное позиционирование функций
Меньшая зависимость от нескольких процессов отделки

2. Более длительный срок службы инструмента

Высокая твердость и износостойкость PCD помогают поддерживать производительность резки при серийном производстве. Увеличение срока службы инструмента может сократить простои станка и упростить планирование производства, особенно при крупносерийной обработке.

3. Улучшенное качество поверхности.

Стабильная геометрия режущей кромки необходима для получения гладких поверхностей. Индивидуальный профиль формовки может точно воспроизвести требуемый контур, одновременно снижая риск появления несогласованных следов обработки, вызванных несколькими переходами инструмента.

4. Геометрия, специфичная для применения

Каждый компонент представляет собой различные проблемы обработки. Форму лезвия, количество канавок, угол спирали, конфигурацию хвостовика, диаметр и конструкцию каналов для охлаждающей жидкости можно регулировать в соответствии с применением, вместо того, чтобы заставлять заготовку соответствовать стандартному инструменту.

Где он используется?

Изготовленные на заказ фрезы для формовки PCD особенно полезны, когда геометрия детали и стабильность производства более требовательны, чем то, что может обеспечить стандартный инструмент.

Автомобильная промышленность:Корпуса из алюминиевого сплава, компоненты трансмиссии, детали конструкции и прецизионные ступенчатые отверстия.
Аэрокосмическая промышленность:Композитные компоненты из углеродного волокна и легкие детали конструкции, требующие контролируемой обработки.
3C Электроника:Промежуточные рамы, корпуса и прецизионные компоненты из алюминиевого сплава для мобильных телефонов и компьютеров.
Медицинское оборудование:Прецизионные детали, для которых важна повторяемость размеров и качество поверхности.
Промышленное производство:Специальные канавки, неровные контуры, изогнутые профили и операции формовки по индивидуальному заказу.

Инструмент особенно подходит для цветных металлов, таких как алюминий и медь, а также композитов из углеродного волокна, армированных стекловолокном пластиков и некоторых конструкционных пластиков высокой твердости.

Как выбрать правильный резак?

Выбор специального инструмента формовки следует начинать с компонента, а не с каталога инструментов. Инженеры должны оценить весь процесс обработки, прежде чем окончательно определить геометрию инструмента.

Определите материал заготовки:Определите твердость, абразивность, тепловые характеристики и поведение стружки.
Проанализируйте чертеж компонента:Просмотрите контуры, канавки, радиусы, ступеньки, профили отверстий и размерные допуски.
Подтвердите станок с ЧПУ:Проверьте скорость шпинделя, мощность, интерфейс держателя инструмента, доступную охлаждающую жидкость и диапазон обработки.
Определить производственные требования:Учитывайте размер партии, время цикла, ожидаемый срок службы инструмента и требуемую согласованность.
Оптимизируйте геометрию фрезы:Выберите подходящий диаметр, расположение канавок, угол спирали, конструкцию хвостовика и профиль формовки.
Подтвердите окончательный дизайн:Используйте чертежи САПР и отзывы об обработке, чтобы убедиться, что инструмент соответствует реальной производственной среде.

Для индивидуальных инструментов предоставление подробного чертежа САПР или существующего образца может значительно повысить точность проектирования инструмента. Также ценна информация о материале заготовки, модели станка, условиях обработки, требуемом допуске и целевом объеме производства.

Как нестандартная оснастка повышает эффективность производства?

Экономическая ценность формовочного станка по индивидуальному заказу определяется не только его покупной ценой. Более важным фактором является его общий вклад в процесс обработки.

Например, для детали, требующей нескольких стандартных фрез, могут потребоваться повторные смены инструментов, перемещения, промежуточные проверки и дополнительные операции чистовой обработки. Специальный формовочный инструмент может объединить подходящие операции и снизить сложность процесса.

Это может дать несколько измеримых преимуществ:

Сокращение времени простоя из-за смены инструмента
Уменьшенное количество стадий обработки.
Улучшена согласованность размеров между партиями.
Потенциально более низкие требования к рабочей силе и контролю
Более предсказуемое планирование производства
Лучшая пригодность для автоматизированного производства с ЧПУ.

Вандефу поддерживает изготовление индивидуальных инструментов из PCD, начиная с НИОКР и проектирования и заканчивая производством. Ее бизнес по производству прецизионных инструментов имеет более чем десятилетний опыт работы и обслуживает автомобильное, аэрокосмическое, 3C- и медицинское оборудование. Компания также заявляет, что точность ее инструментов может достигать высоких уровней точности, что поддерживает клиентов, стремящихся к повторяемости результатов обработки.

Чтобы изучить соответствующие прецизионные решения, посетитеРежущие инструменты с ЧПУкатегория.

Часто задаваемые вопросы

Какова основная цель нестандартного формовочного станка PCD?

Его основная цель — обработка сложных или индивидуальных профилей заготовок с заданной геометрией резания. Он может объединить несколько требований к формованию в одном инструменте и уменьшить необходимость в нескольких операциях обработки.

Какие материалы можно обрабатывать формовочными фрезами PCD?

Они обычно подходят для цветных металлов, таких как алюминий, медь и их сплавы. В зависимости от конструкции инструмента их также можно использовать для композитов из углеродного волокна, стеклопластиков и некоторых конструкционных пластиков.

Можно ли настроить диаметр фрезы и геометрию лезвия?

Да. Диаметр, профиль лезвия, количество канавок, угол спирали, конфигурация хвостовика и другие структурные характеристики могут быть спроектированы в соответствии с чертежом заготовки и требованиями к обработке. Доступные размеры не ограничиваются одним стандартным размером.

Какая информация необходима для разработки индивидуального формовочного резака?

Настоятельно рекомендуется использовать подробный чертеж САПР. Инженеры также должны указать материал заготовки, целевой допуск, обрабатывающее оборудование, состояние шпинделя, объем производства и текущие проблемы обработки. Существующий образец инструмента или компонента также может помочь усовершенствовать конструкцию.

Почему стоит выбрать PCD вместо обычной твердосплавной фрезы?

ПКD обеспечивает значительно более высокую твердость и износостойкость, что помогает сохранять остроту режущей кромки в течение более длительного времени. Для подходящих применений это может улучшить стабильность размеров, качество поверхности, срок службы инструмента и общую эффективность обработки.

Заключение

Правильно спроектированныйПКD нестандартный формовочный резакможет превратить сложную операцию механической обработки в более контролируемый и эффективный процесс. Сочетание твердости PCD, индивидуальной геометрии штамповки, прочности твердосплавного корпуса и возможности одноэтапной обработки делает его ценным вариантом для прецизионных компонентов со строгими требованиями к контурам и поверхности. Обладая более чем десятилетним опытом работы в области прецизионных инструментов, Wangdefu предлагает индивидуальные решения для производителей, которым необходимы надежная работа и разработка инструментов для конкретного применения. Если вы разрабатываете сложный процесс обработки или вам нужен фрезер, разработанный по чертежу вашего компонента,связаться с намичтобы обсудить ваши требования к инструментам и получить индивидуальное решение.
